Elektroheizkessel TK-Professional 70 kW Die Elektroheizkessel des Typs TK-Professional mit einer Leistung von 70 kW sind kompakte, aber leistungsstarke Einheiten, die für die Wärmeversorgung von großen Wohn- oder Geschäftsgebäuden konzipiert sind. Die ausgeklügelte Konstruktion aus Stahlblech und anderen Komponenten wie Flanschen, Stopfbuchsen, Muffen und Stiften gewährleistet eine unübertroffene Zuverlässigkeit.

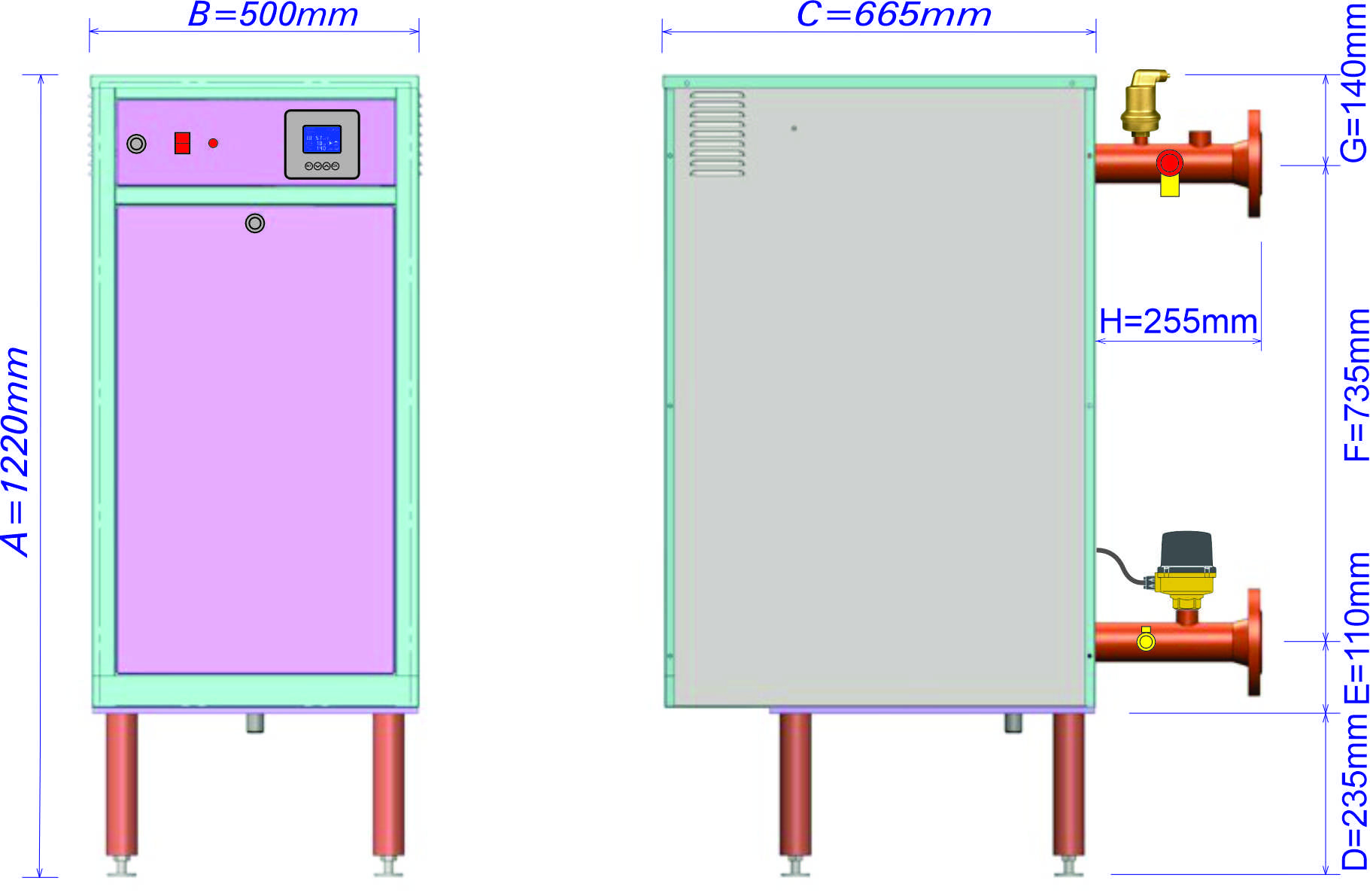

Dieser hochwertige Kessel wurde mit einem Druck von 4,5 bar getestet, während der maximale Betriebsdruck 3 bar beträgt. Die Flansche zum Anschluss des Kessels an die Heizungsanlage befinden sich auf der Rückseite des Kessels. An der Rücklaufleitung (unten) befindet sich ein Hahn zum Nachfüllen und Entleeren, an der Druckleitung (oben) ein 3 bar Sicherheitsventil und ein automatisches Entlüftungsventil.

Die äußere Verkleidung des Kessels besteht aus gestanztem Blech, das durch ein elektrostatisches Plastifizierungsverfahren geschützt ist. An der Vorderseite befindet sich eine Schalttafel mit Türen darunter, die den Verteiler verdecken.

Auf dem Armaturenbrett befinden sich ein Hauptschalter für den Kessel und ein Mikroprozessor-Thermostat mit LCD-Display, das die eingegebenen und aktuellen Werte der Systemparameter kontinuierlich anzeigt. Dieser Mikroprozessor-Thermostat sorgt für eine genaue Messung und Temperaturregelung während des Betriebs sowie für eine intelligente Steuerung der Heizelemente.

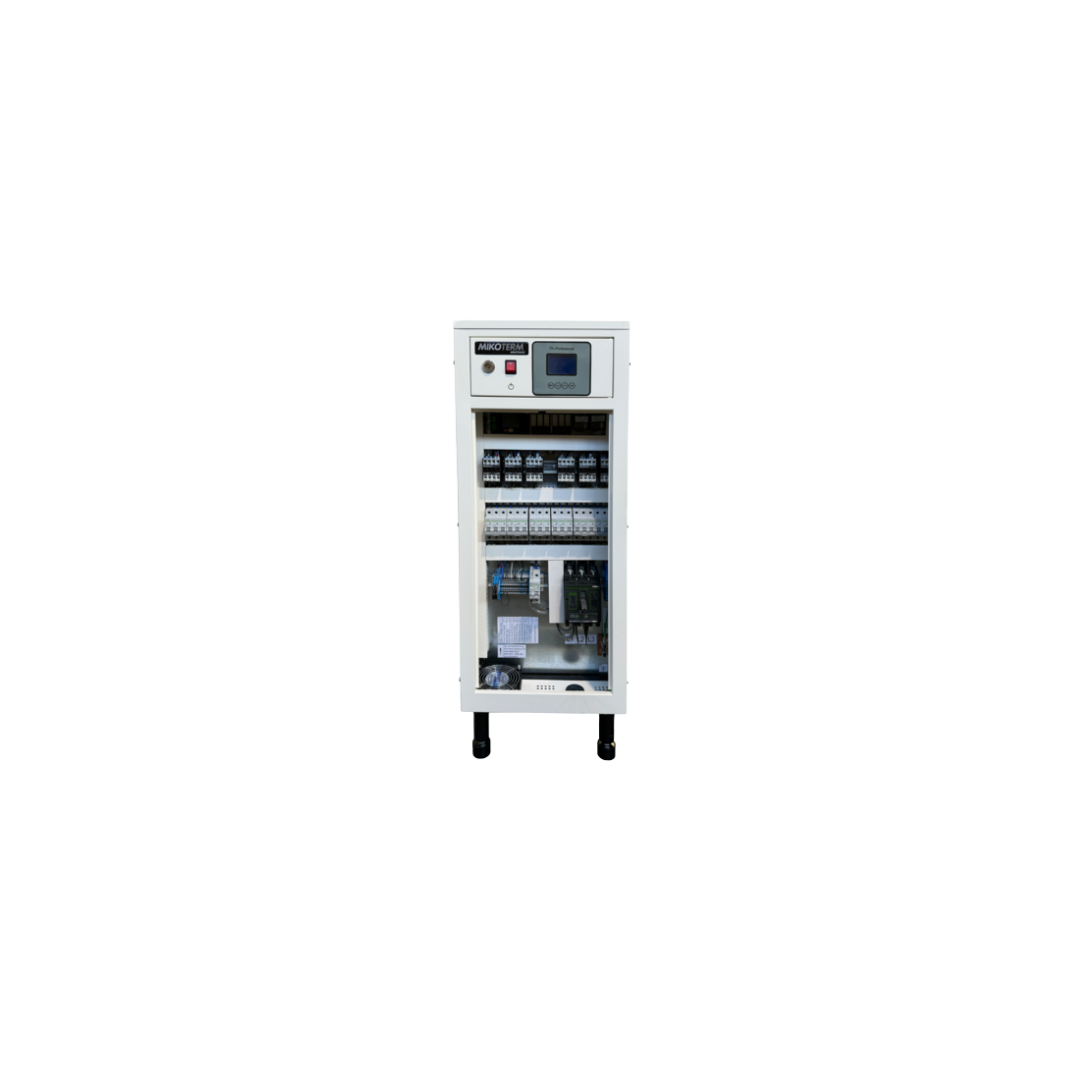

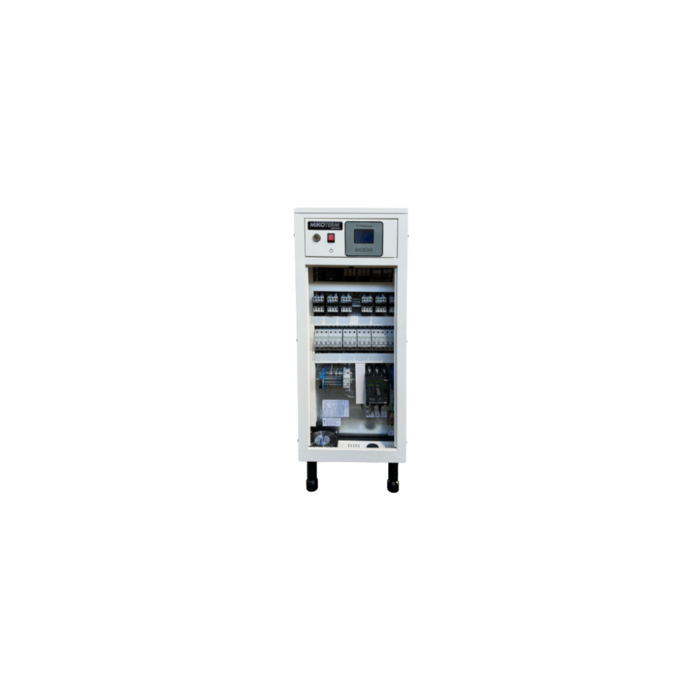

Der Verteiler enthält alle Steuerungen des Kessels sowie reguläre Klemmen für den Anschluss des Stromkabels und Hilfsklemmen für den Anschluss der Umwälzpumpe und der Betriebsbedingungen (Raumthermostat o.ä.). Während des Betriebs des Heizkessels müssen die Türen geschlossen sein, und der Zugang zur gesamten Automatisierung ist nur für eine qualifizierte Person zulässig.

Schutzvorrichtungen: Die Heizkessel sind mit einem "mehrstufigen Schutzsystem" ausgestattet, das die Temperatur und den Druck im System ständig überwacht. Sollte der Druck oder die Temperatur gefährlich hoch werden, werden auf dem Display Warnungen angezeigt. Bei Überschreitung der Grenzwerte schaltet das System alle Heizelemente ab, oder in der dritten Schutzstufe wird die gesamte Stromversorgung des Geräts abgeschaltet. Dies alles zu Ihrer Sicherheit.

Funktionsprinzip:

Temperatur- und Hydraulikdrucksensoren überwachen Veränderungen im System und senden Informationen an den Mikrocontroller, der diese verarbeitet und den Betrieb des Heizkessels steuert. Die Kommunikation zwischen dem Benutzer und dem Gerät wird durch die Anzeige aller Systemparameter auf dem grafischen LCD-Display und die einfache Bedienung mit den vier Tasten erleichtert und verbessert. Die Betriebstemperatur kann in 1°C-Schritten eingestellt werden, mit einem Bereich von 10÷90°C. Die Kesselleistung wird in 10-kW-Schritten eingestellt, wobei die Heizelemente in verschiedenen Heizgruppen angeordnet sind (abhängig von der Kesselleistung). Die Heizgruppen werden sequentiell in 3-Sekunden-Intervallen ein- und ausgeschaltet, mit einer 3-stufigen Einschaltleistung geteilt durch eine Temperatur von 3°C. Die Heizgruppen haben keine feste Einschaltreihenfolge, sondern der Mikroprozessor entscheidet über das Ein- und Ausschalten in Abhängigkeit von der Betriebszeit der einzelnen Heizgruppen. Dies gewährleistet eine gleichmäßige Verteilung der Heizzeit jeder Gruppe, was zu einer längeren Lebensdauer des Geräts führt.

Der Thermostat kann auch den Betrieb der Umwälzpumpe steuern. Die Pumpe wird eingeschaltet, wenn die externe Bedingung für den Kesselbetrieb (angeschlossen an die Hilfsklemmen RSP 10 und RSP 11) aktiv ist. Dies ist auch eine Bedingung für den Betrieb der Heizgruppen. Nach dem Abschalten der externen Betriebsbedingungen läuft die Pumpe noch 2 Minuten weiter, um die Restwärme der Heizung nach dem Abschalten zu verteilen. Der Steuerstrom für die Umwälzpumpe (230V 50Hz) wird auf die Hilfsklemmen RSP 8 und RSP 9 gegeben. Der Thermostat schaltet die Pumpe auch unabhängig von den äußeren Betriebsbedingungen ein, wenn die Kesseltemperatur 90 °C übersteigt, um die Temperatur im Kessel zu senken.
