Allgemeines

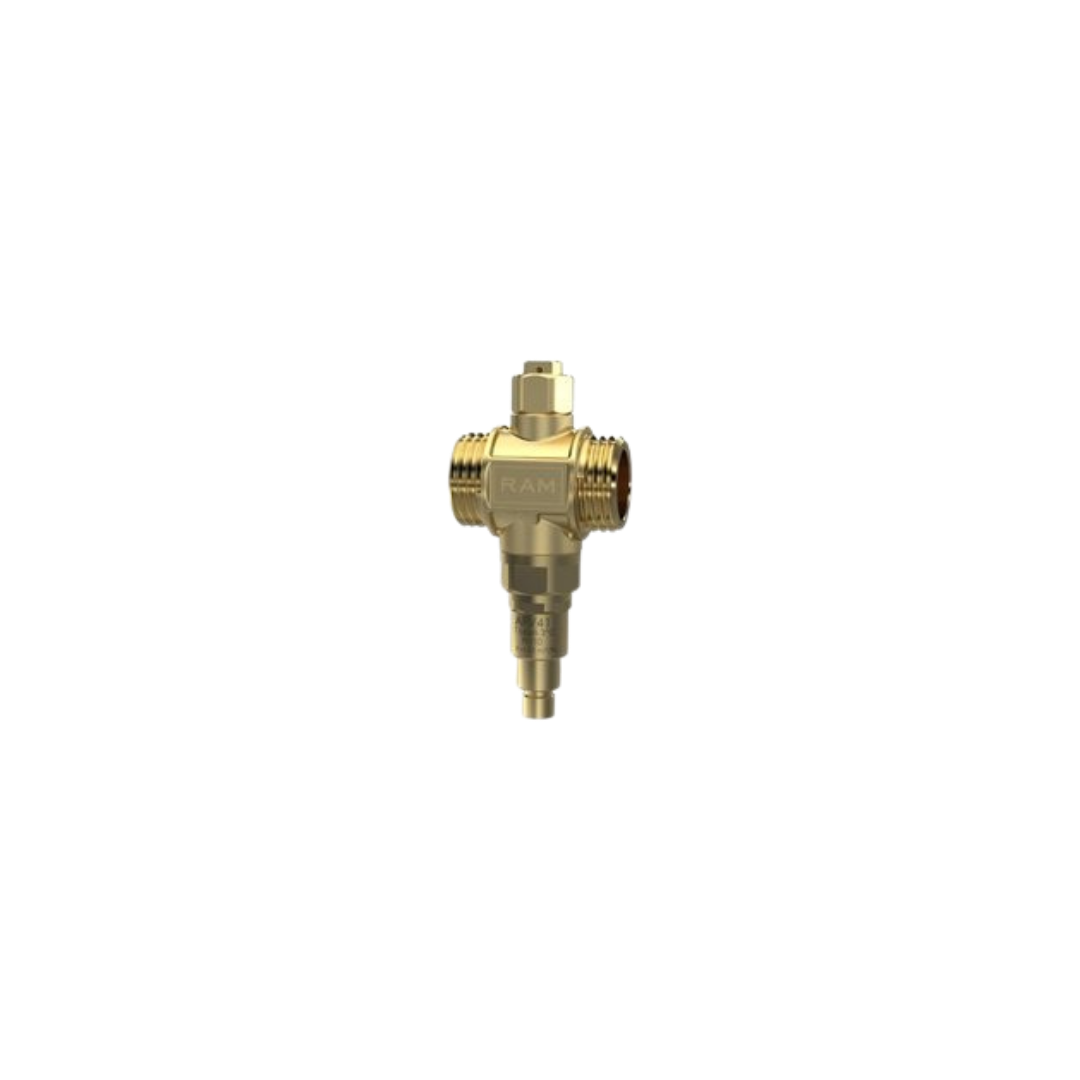

Das Frostschutzventil der Baureihe AFV 41 dient dazu, Eisbildung in der Wärmepumpenanlage zu verhindern, die zu Funktionsstörungen, Anlagenausfall und kostspieligen Schäden führen kann.

Wenn die Wassertemperatur der Anlage unter 3 °C sinkt, öffnet das Absperrventil des Frostschutzventils und Wasser wird abgelassen. Bei einer Flüssigkeitstemperatur von 4 °C schließt sich das Absperrventil wieder. Da das thermostatische Element des Frostschutzventils direkt im Wasserstrom platziert ist, wird eine negative Beeinflussung durch niedrige Umgebungstemperaturen verhindert und das Überströmventil wirkt nur dann, wenn es tatsächlich benötigt wird.

Ein spezieller Dichtungsring verhindert die Ablagerung von Schmutz aus dem Anlagenwasser in der Patrone. Die doppelte O-Ring-Dichtung und die reibungsmindernde Behandlung des Überdruckventils tragen ebenfalls zu einem korrekten, präzisen und zuverlässigen Betrieb bei, und zwar immer wieder.

Für einen optimalen Frostschutz der Anlage empfiehlt sich der Einbau eines Frostschutzventils sowohl in der Vor- als auch in der Rücklaufleitung.

Das Frostschutzventil der Serie AFV 41 ist nur für den horizontalen Einbau mit senkrecht nach unten gerichteter Austrittsöffnung geeignet.

Technische Daten

Verhindert Schäden und Ausfälle durch Einfrieren der Wärmepumpenanlage
Thermostatische Elementkonstruktion verhindert negative Beeinflussung durch niedrige Umgebungstemperaturen
Spezieller Dichtungsring verhindert die Ablagerung von Schmutz in der Kartusche
Absperrventil mit doppelter O-Ring-Dichtung für optimale Sicherheit
Absperrventil mit Antifriktionsbehandlung für korrekten und zuverlässigen Betrieb
Nur für horizontalen Einbau geeignet

Merkmale

Innovativer und hochwertiger Frostschutz
Verhindert die Eisbildung in der Wärmepumpenanlage
Präzise, zuverlässig und wartungsfrei
Geeignet für den horizontalen Einbau
Geringer Druckverlust

Einsatzgebiet

Gewerbe-, Industrie- und Wohnungsbau
Produkt Frostschutzventil für Wärmepumpenanlagen
Medium Wasser
Max. Glykolanteil 50%
Max. Betriebstemperatur 70°C
Umgebungstemperatur Min. -30°C / max. 60°C
Max. Betriebsdruck 10 bar
Empfindlichkeit ± 1°C
Öffnungstemperatur 3°C
Schließtemperatur 4°C
Montageart Horizontal (Hauptachse vertikal)
Entlastungsleistung Max. 1,5 l/h (bei 3 bar)
Leistung (Kv) - 1" 55 m3/h - 1 1/4" 70 m3/h - 28 mm 64 m3/h
Dichtheit 100%ige Dichtheit geprüft

Werkstoffe

Gehäuseteile Messing CW617N (EN 12165 / EN 12164)
Absperrventil Messing CW617N (EN 12164)
Vakuumventil Messing CW617N (EN 12164)
Federn Rostfreier Stahl AISI 302 (EN 10270-3)
Thermostatisches Element Wachsgefüllt
Dichtungen EPDM Perox

Anschluss

1" Rohrbohrung x 1" Rohrbohrung
DN 20
Breite 58 mm
Geeignet für Außeninstallation
Art des Zubehörs/Komponenten Frostschutz
