Industriële elektrische cv-ketels zijn krachtige verwarmingssystemen die speciaal zijn ontworpen voor grootschalige industriële toepassingen.
Verwachte levertijd: 30-45 dagen
Lees meer.
Algemeen

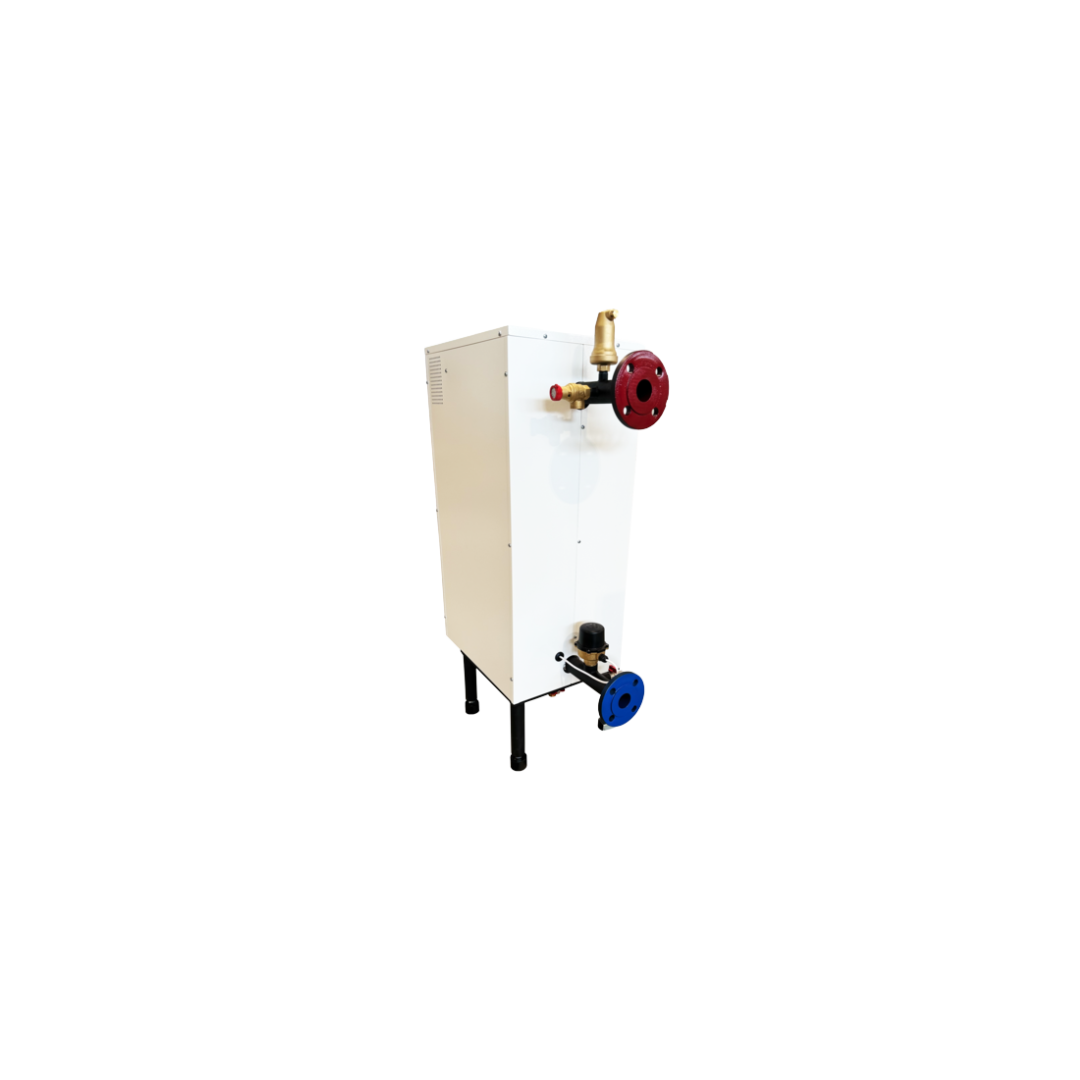

Elektrische back-up verwarmingsketels TK-Professioneel 50 kW De elektrische verwarmingsketels van het type TK-Professioneel, met een vermogen van 50kW, zijn compacte, maar krachtige toestellen die ontworpen zijn om grote woonhuizen of commerciële gebouwen van warmte te voorzien. Het geraffineerde ontwerp, waarbij staalplaat en andere componenten zoals flenzen, wartels, moffen en pinnen samenkomen, garandeert een ongeëvenaarde betrouwbaarheid.

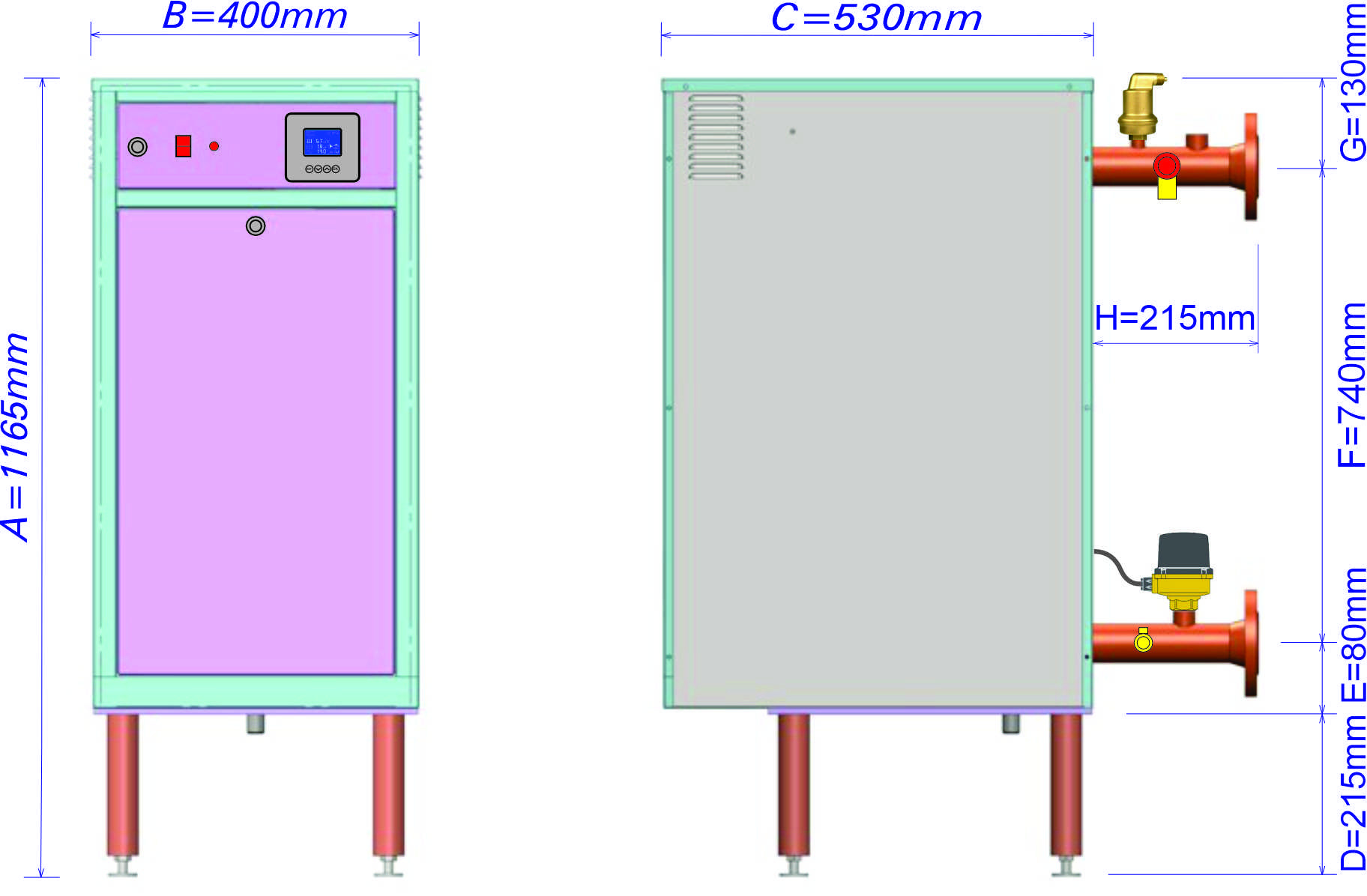

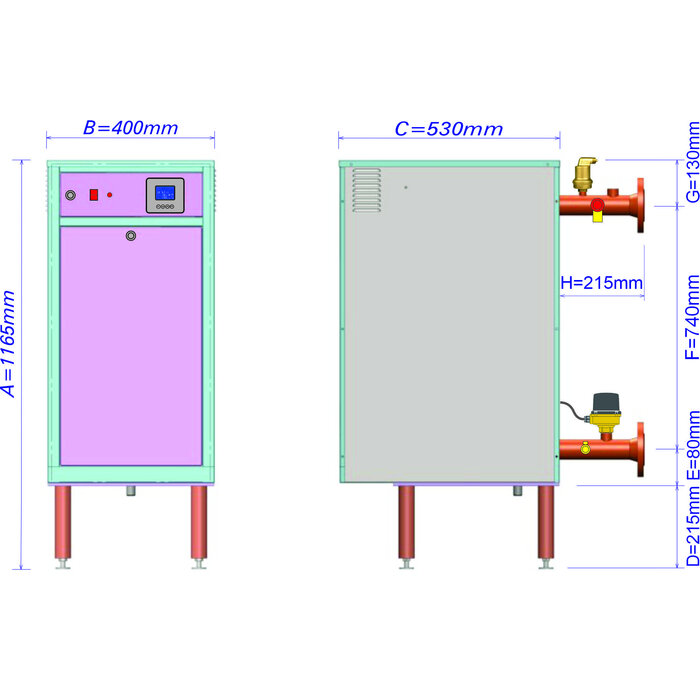

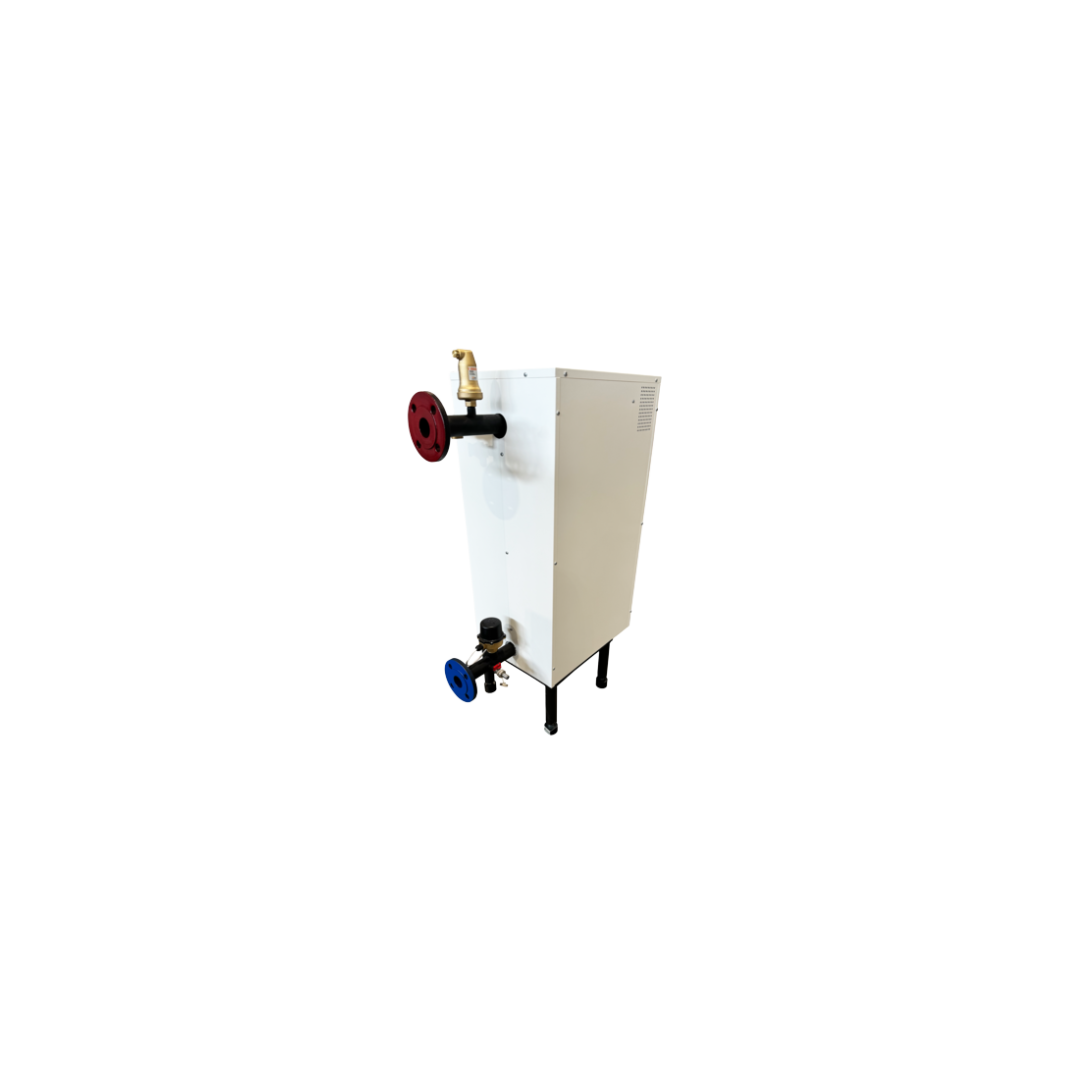

Deze hoogwaardige ketel is getest onder een druk van 4.5bar, terwijl de maximale bedrijfsdruk 3bar is. De flenzen waarmee de ketel wordt aangesloten op het verwarmingssysteem, bevinden zich aan de achterkant van de ketel. Op de retourbuis (onderzijde) bevindt zich een kraan voor het bijvullen en aftappen, en op de drukbuis (bovenzijde) zit een veiligheidsklep van 3bar en een automatische ontluchtingsklep.

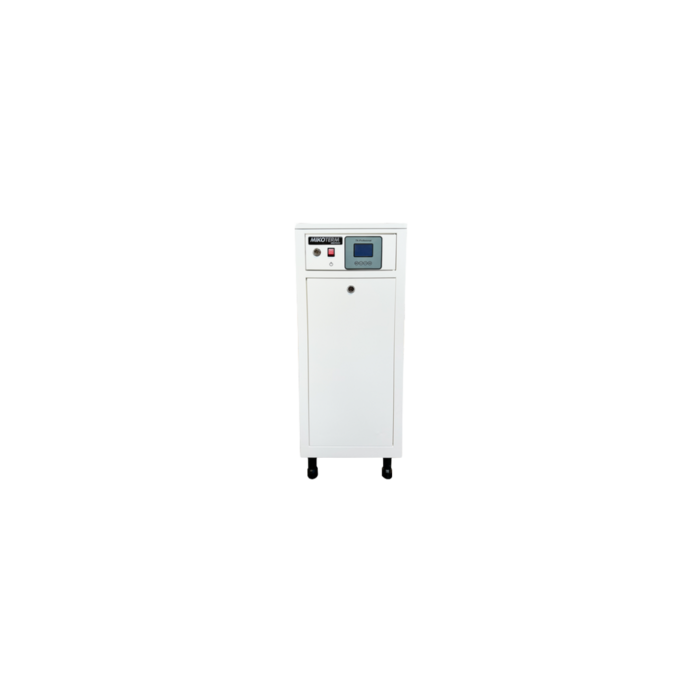

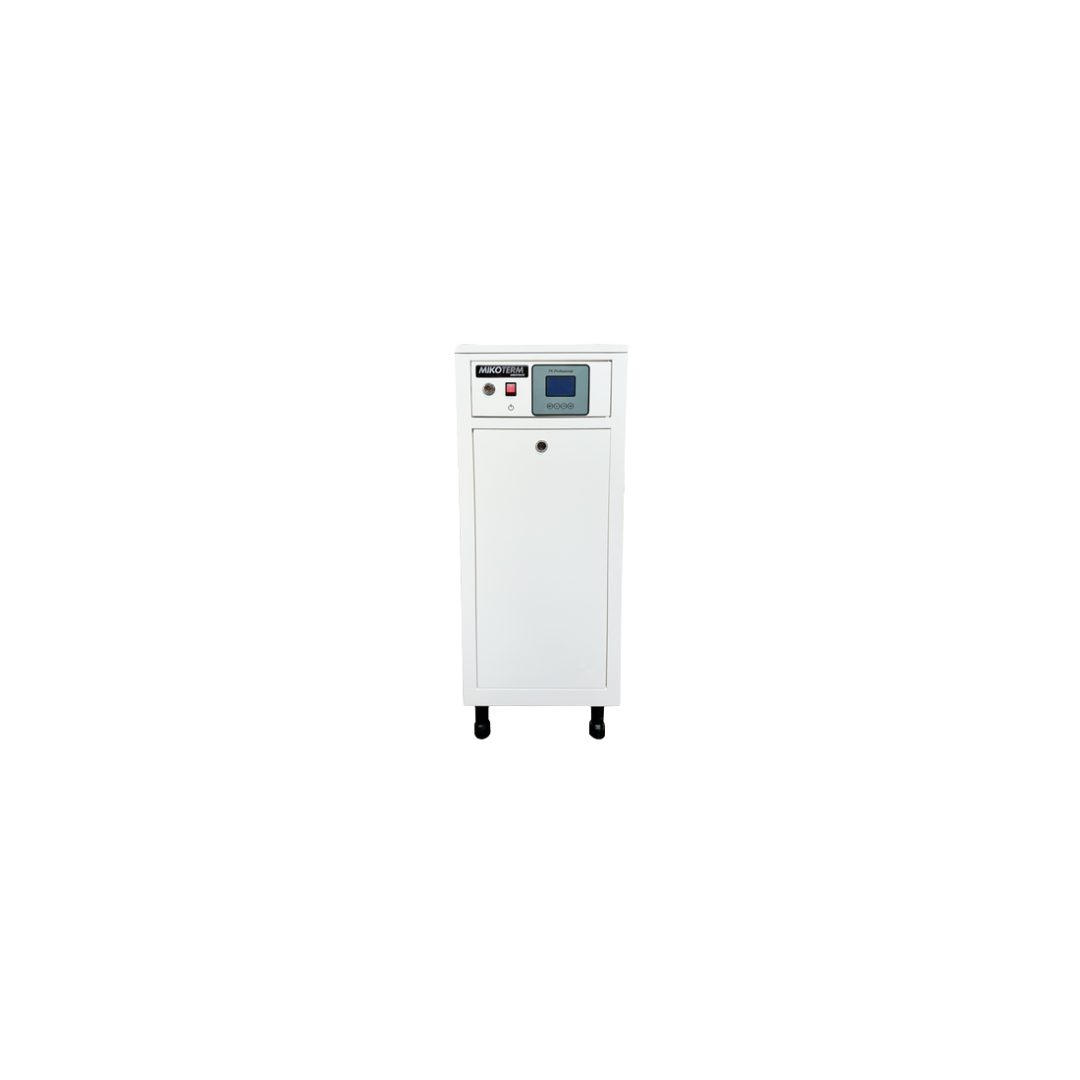

De externe behuizing van de ketel is vervaardigd uit gestripte plaat, beschermd door het elektrostatische plastificatieproces. Aan de voorkant bevindt zich een bedieningspaneel met daaronder deuren die het verdeelbord afdekken.
Op het dashboard vind je een hoofdschakelaar voor de ketel en een microprocessor thermostaat met LCD-display waarop de ingevoerde en huidige waarden van de systeemparameters continu worden weergegeven. Deze microprocessor thermostaat biedt een nauwkeurige meting en temperatuurbeheersing tijdens de werking, evenals intelligente besturing van de verwarmingselementen.

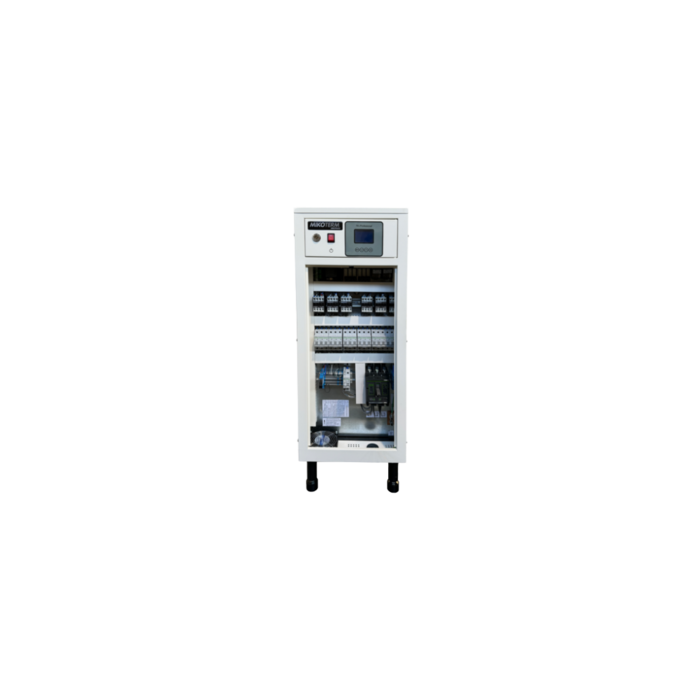

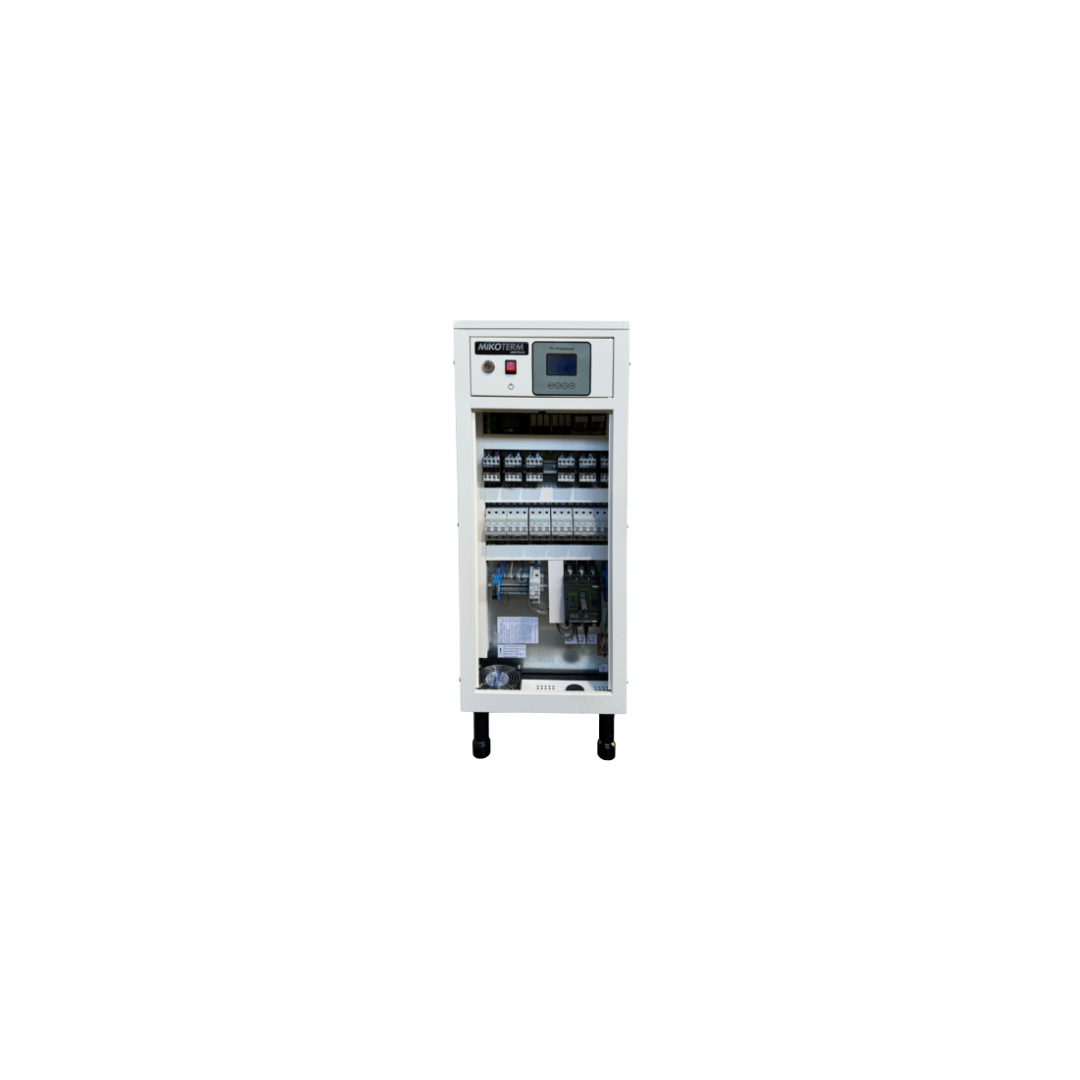

Het verdeelbord bevat alle bedieningselementen van de ketel en de reguliere terminals voor de aansluiting van de stroomkabel en de hulpterminals voor de aansluiting van de circulatiepomp en de bedrijfsomstandigheden (ruimtethermostaat of dergelijke). Tijdens de werking van de ketel moeten de deuren gesloten zijn, en toegang tot de volledige automatisering is alleen toegestaan voor een gekwalificeerd persoon.
Beschermingselementen: De ketels zijn uitgerust met een 'meertrapsbeveiliging' systeem dat de temperatuur en druk in het systeem permanent controleert. Mocht de druk of temperatuur gevaarlijk hoog worden, dan worden er waarschuwingen op het display weergegeven. Als de grenswaarden worden overschreden, schakelt het systeem alle verwarmingselementen uit, of bij een derde graad van bescherming, wordt de complete stroomtoevoer van het apparaat uitgeschakeld. Dit alles om uw veiligheid te waarborgen.
Het werkingsprincipe:
Temperatuur- en hydraulische druksensoren monitoren veranderingen in het systeem en sturen informatie naar de microcontroller die deze verwerkt en de werking van de ketel regelt. De communicatie tussen de gebruiker en het apparaat wordt vergemakkelijkt en verbeterd door alle parameters van het systeem weer te geven op het grafische LCD-display en eenvoudige bediening met de vier toetsen. De bedrijfstemperatuur kan ingesteld worden in stappen van 1 °C, met een bereik van 10 ÷ 90 °C. Het vermogen van de ketel wordt ingesteld in stappen van 10kW, waarbij de verwarmingselementen zijn gerangschikt in verschillende verwarmingsgroepen (afhankelijk van het nominale ketelvermogen). De verwarmingsgroepen worden achtereenvolgens aan- en uitgeschakeld, met een interval van 3 seconden, waarbij een 3-traps ingeschakeld vermogen wordt verdeeld door een temperatuur van 3 °C. De verwarmingsgroepen hebben geen vaste volgorde van inschakeling, maar de microprocessor neemt een beslissing over hun in- en uitschakeling op basis van de bedrijfstijd van elke verwarmingsgroep. Dit zorgt voor een gelijkmatige verdeling van de verwarmingstijd van elke groep, wat resulteert in een langere levensduur van het apparaat.
De thermostaat kan ook de werking van de circulatiepomp regelen. De pomp wordt ingeschakeld wanneer de externe voorwaarde voor de werking van de ketel (die verbonden is met de hulpterminals RSP 10 en RSP 11) actief is. Dit is ook een voorwaarde voor de werking van de verwarmingsgroepen. De pomp blijft nog 2 minuten draaien nadat de externe bedrijfsomstandigheden zijn uitgeschakeld, om de restwarmte van de verwarming na het uitschakelen te verspreiden. De stuurstroom voor de circulatiepomp (230V 50Hz) wordt naar de hulpterminals RSP 8 en RSP 9 gestuurd. Ook schakelt de thermostaat de pomp in, ongeacht de externe bedrijfsomstandigheid, als de temperatuur van de ketel 90 °C overschrijdt, om de temperatuur in de ketel te verlagen.
Specificaties
